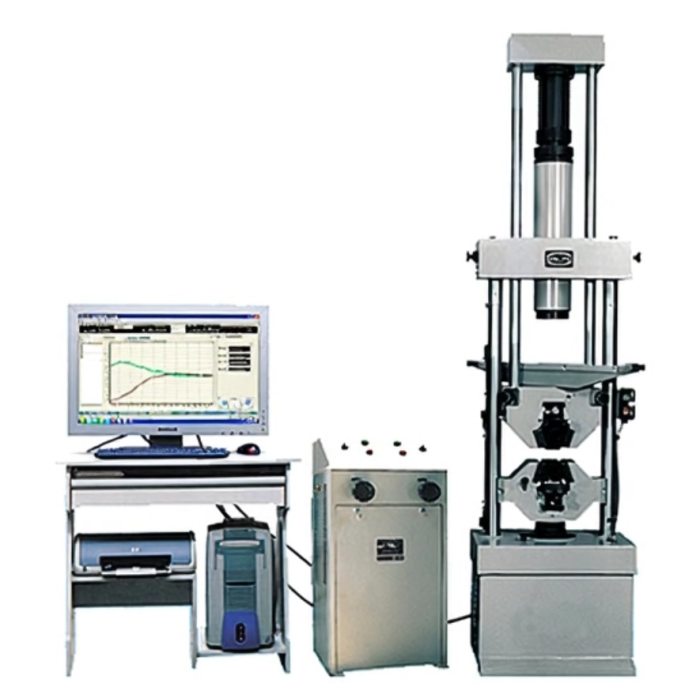

Гидравлическая контрольно-измерительная машина WEW-50 предназначена для испытаний прочности и деформационных характеристик различных материалов — металлов, пластмасс, строительных образцов и композитов — при растяжении, сжатии и изгибе. Машина выпускается компанией TIME Group Inc. и отличается надёжной конструкцией, высокой точностью измерений и простотой эксплуатации.
Максимальная нагрузка составляет 50 т (500 кН), а диапазон измерения нагрузки — от 4 % до 100 % FS, при относительной погрешности не более ±1 %. Применяются механические захваты, обеспечивающие устойчивое удержание образцов диаметром до 15 мм для плоских и до 14 мм для круглых образцов. Ширина плоского образца — 70 мм.
Конструктивные размеры:
Максимальное пространство для растяжения — 600 мм
Для сжатия — 355 мм
Расстояние между колоннами — 395 мм
Размер компрессионных пластин — Ø 125 мм
Пролёт между опорами при испытании на изгиб — 600 мм
Ширина опоры — 100 мм
Допустимый изгиб — 80 мм
Максимальный ход поршня — 250 мм
Машина обеспечивает скорость подъёма траверсы от 0,5 мм/мин до 150 мм/мин, а скорость нагружения регулируется в диапазоне 15–200 мм/мин. Габариты основной стойки — 1050 × 770 × 1775 мм, испытательной рамы — 610 × 700 × 2750 мм. Масса силовой рамы — около 1250 кг.
Модель WEW-50 полностью соответствует стандартам ISO 7500-1 и GB/T 228, имеет стабильную гидравлическую систему и может оснащаться компьютерным управлением для регистрации и анализа результатов. В базовую комплектацию входят пульт управления, цифровая система измерения усилий, набор захватов и программное обеспечение для построения графиков деформации.
