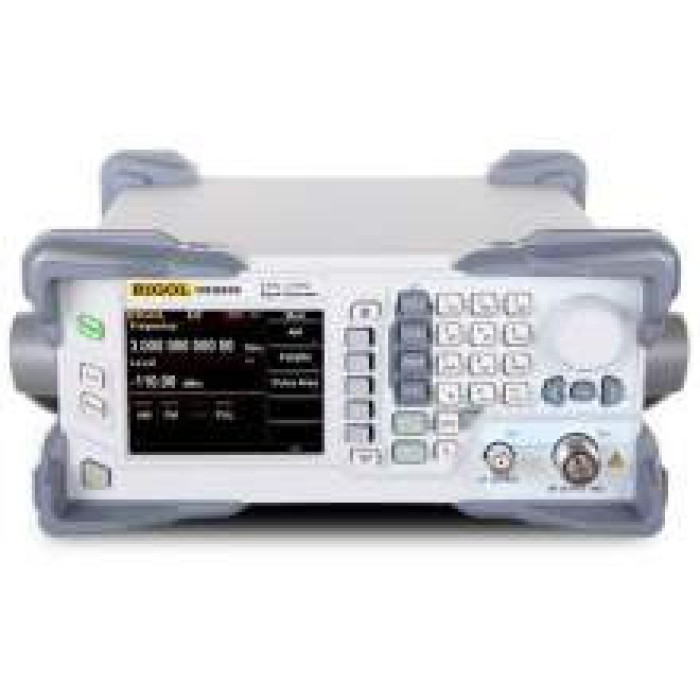

Генераторы сигналов Rigol DSG815 и DSG830 представляют собой высокоточные источники ВЧ/СВЧ сигнала с цифровым управлением и расширенными возможностями модуляции. Модель DSG815 обеспечивает частотный диапазон от 9 кГц до 1.5 ГГц, а DSG830 — от 9 кГц до 3.0 ГГц, что делает их универсальными для различных областей применения: от тестирования радиоприёмников и передатчиков до настройки антенн и исследовательских работ. Приборы оснащены низким фазовым шумом (< –110 дБн/Гц при смещении 20 кГц), обеспечивая чистоту и стабильность сигнала даже в условиях высокочастотных измерений.
Обе модели поддерживают AM, FM, фазовую модуляцию, а также опционально импульсную модуляцию для работы в цифровых и радиосистемах. Интерфейсы USB Host/Device, LAN и опциональный GPIB обеспечивают простую интеграцию в автоматизированные системы измерений. Функция внешней синхронизации (10 МГц вход/выход) позволяет согласовывать работу с другими приборами.
Компактный настольный корпус, активное охлаждение и удобный 3.5″ TFT-дисплей делают эксплуатацию комфортной, а поддержка протокола SCPI и драйверов LabVIEW открывает широкие возможности для автоматизации. Эти генераторы идеально подойдут для калибровочных лабораторий, исследовательских центров, производителей радиоаппаратуры и учебных заведений, где требуется высокая точность и воспроизводимость измерений.
Электрические источники и генераторы
Тип прибора
Генератор сигналов ВЧ/СВЧ с синтезом частоты — DSG815 / DSG830
Количество каналов
Один выход (RF)
Выходное напряжение (диапазон)
-130 дБм до +13 дБм (на частоте до 1.5 ГГц)
Разрешение по напряжению
0.1 дБ
Мощность (номинальная / пиковая)
Выходная мощность до +13 дБм
Стабильность по напряжению / току
Высокая стабильность амплитуды сигнала
Пульсации / шумы на выходе
< –110 дБн/Гц при смещении 20 кГц
Нагрузка (макс. сопротивление или импеданс)
50 Ω
Частотный диапазон генерации
DSG815) 9 кГц – 1.5 ГГц
(DSG830) 9 кГц – 3.0 ГГц
Разрешение по частоте
0.01 Гц
Формы выходного сигнала
Синусоидальная (CW)
Фазовый шум / стабильность сигнала
< –110 дБн/Гц при смещении 20 кГц
Модуляция
AM, FM, ΦM, Pulse (опция)
Синхронизация / вход внешнего такта
10 МГц внешний вход/выход
Тип управления:
Цифровое управление, 3.5" TFT-дисплей
Регулировка выходных параметров
Настройка частоты, амплитуды, модуляции
Интерфейсы и выходы:
USB Host/Device, LAN, опционально GPIB
Программное обеспечение / Поддержка протоколов SCPI и др.
SCPI, LabVIEW drivers
Совместимость с ОС / драйвера
Windows, LabVIEW
Память / Количество профилей / сохранение данных
Сохранение пользовательских настроек
Тип дисплея / Индикация параметров
3.5" TFT-дисплей
Яркость / Контраст / Сенсорность дисплея
Стандартный TFT, несенсорный
Материал корпуса / Конструкция (настольная / стоечная)
Металл, настольное исполнение
Система охлаждения (активная / пассивная)
Активная, вентилятор
Функции безопасности / Защиты
Защита от перегрева и КЗ
Источник питания (вход)
100 – 240 В AC, 50/60 Гц
Габариты:
291 × 130 × 380 мм
Вес:
≈ 6.6 кг
Страна производства
Китай
Комплектация
Прибор, кабель питания, руководство
