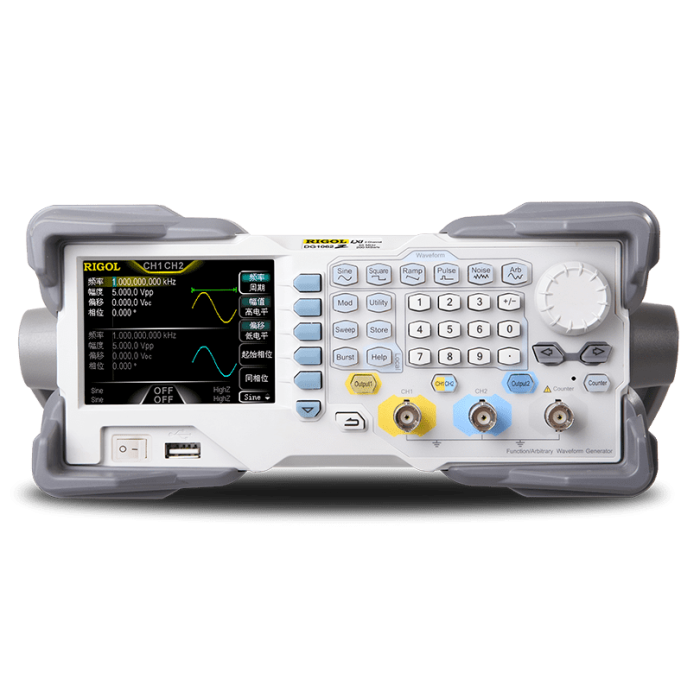

Функциональный генератор Rigol DG1000Z — это современный и универсальный прибор, предназначенный для формирования как стандартных, так и произвольных сигналов с высокой точностью. Модель оснащена двумя независимыми каналами с максимальной частотой до 60 МГц, разрядностью по вертикали 14 бит и частотой дискретизации до 200 Мвыб/с, что обеспечивает исключительное качество формы сигнала. Благодаря большому встроенному набору предустановленных форм сигналов (синус, прямоугольник, треугольник, пила, шум и др.) и возможности загрузки пользовательских форм, DG1000Z подходит для тестирования цифровых, аналоговых и смешанных систем.
Прибор поддерживает функции модуляции (AM, FM, PM, FSK, PWM), сканирования частоты и генерации импульсов с настраиваемыми параметрами. Удобный 3,5-дюймовый цветной дисплей и интуитивное меню обеспечивают легкость работы. Для подключения к ПК предусмотрены интерфейсы USB, LAN и опциональный GPIB, а поддержка команд SCPI позволяет интегрировать прибор в автоматизированные измерительные системы. DG1000Z востребован в образовательных учреждениях, сервисных центрах и научно-исследовательских лабораториях, где важны точность, надежность и гибкость генератора.
Электрические источники и генераторы
Тип прибора
Функциональный генератор сигналов (двухканальный) — DG1000Z
Количество каналов
Два независимых канала
Выходное напряжение (диапазон)
От 1 мВpp до 20 Вpp (в зависимости от нагрузки)
Разрешение по напряжению
1 мВ или 0,1% от установленного значения
Выходной ток (диапазон)
До 200 мА (в зависимости от напряжения и нагрузки)
Мощность (номинальная / пиковая)
До 4 Вт на канал
Стабильность по напряжению / току
≤ ±1% амплитуды за 8 часов при 18–28 °C
Пульсации / шумы на выходе
< 40 мВpp типовое значение
Нагрузка (макс. сопротивление или импеданс)
50 Ω типично
Частотный диапазон генерации
До 60 МГц (в зависимости от модели DG1xxxZ)
Разрешение по частоте
1 μГц
Формы выходного сигнала
Синус, прямоугольник, треугольник, пила, шум, произвольные формы
Фазовый шум / стабильность сигнала
< –115 дБ/Гц при 10 кГц от несущей
Модуляция
AM, FM, PM, FSK, PWM
Синхронизация / вход внешнего такта
Есть, вход/выход синхронизации
Тип управления:
Цифровое управление, 3,5″ цветной дисплей
Регулировка выходных параметров
Ручная и программируемая, с сохранением профилей
Интерфейсы и выходы:
USB Host/Device, LAN, опционально GPIB
Программное обеспечение / Поддержка протоколов SCPI и др.
Поддержка SCPI, LabVIEW, драйверы VISA
Совместимость с ОС / драйвера
Windows, Linux (через SCPI/VISA)
Память / Количество профилей / сохранение данных
Встроенная память до 16 МБ для форм сигналов
Тип дисплея / Индикация параметров
3,5″ TFT-дисплей, цветной
Яркость / Контраст / Сенсорность дисплея
Высокая яркость, регулируемая контрастность, без сенсора
Материал корпуса / Конструкция (настольная / стоечная)
Металлический корпус, настольное исполнение
Система охлаждения (активная / пассивная)
Активное охлаждение, вентилятор
Функции безопасности / Защиты
Защита от короткого замыкания, перегрузки
Источник питания (вход)
100–240 В AC, 50/60 Гц
Габариты:
260 × 107 × 295 мм
Вес:
≈ 3,2 кг
Класс защиты (IP) / Условия эксплуатации
IP20, температура эксплуатации 0…40 °C
Страна производства
Китай
Комплектация
Прибор, кабель питания, руководство, ПО, USB-кабель
